因為Z3063×20液壓搖臂鉆床一般可以使用很多年,原設計方案不一定適合現在的情況,在運行中可能會產生了不少問題。在運行時,需要鎖緊時,卻沒辦法夾緊,需要放松時,又沒辦法放松,最后造成加工精度沒辦法保障,工件報廢,時而出現機械事故,在此為各位講解的是對于Z3063×20液壓搖臂鉆床主軸箱夾緊力的調節,希望能供各位了解。

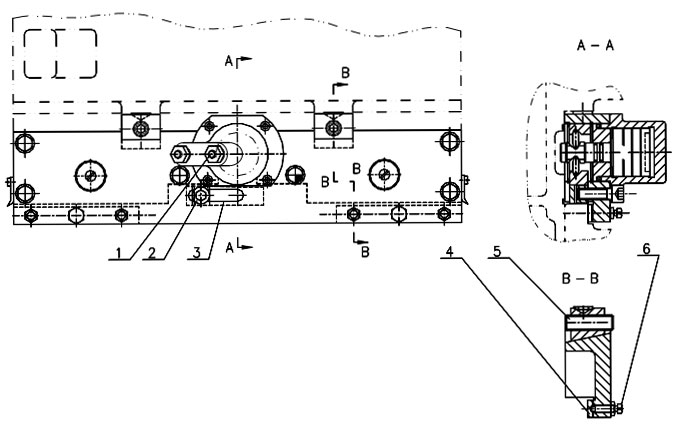

按圖中Z3063×20液壓搖臂鉆床主軸箱夾緊組織圖操控,松掉螺釘2挪動工件3,可調節夾緊力。當主軸箱夾緊力欠缺時,請將夾緊鈕保持松掉狀態,松掉螺釘2,工件3向右稍微挪動,一直到夾緊力調至合適為止。考慮倘若調過量亦夾不緊,這個時候再往左邊挪動,調至主軸箱挪動手輪邊緣施加400牛頓圓周力,主軸箱不能晃動就可以了。螺釘5及6調節與主軸箱導軌結合面的間隙,用0.04mm塞尺檢查,插進深度不能大于20mm,同時達到在主軸箱移動手輪邊緣施加不超過60牛頓圓周力,Z3063×20液壓搖臂鉆床主軸箱就可以了挪動的要求,調節后須將調節螺釘鎖緊。
